精机产品・技术报告:寿命计算相关的系数

负载系数

滚珠丝杠在计算寿命时的负载会根据振动负载或冲击负载的大小,有必要对理论求得的负载加以修正。这个修正系数就被称为负载系数。因此,作为实际承受的负载,进行寿命计算时的负载(Fa)是理论求到的负载(Fe)与负载系数fw的积。

Fa = Fefw

负载系数(fw)的值
负载的程度 fw
无冲击、运转平滑 1 ~ 1.2
普通运转 1.2 ~ 1.5
伴随冲击振动的运转 1.5 ~ 3.0

额定负载

滚珠丝杠在回转时,需考虑基本额定负载或者是寿命,但是静止或10rpm以下的低速回转时就必须要考虑基本额定静负载。基本额定静负载是滚道面与钢球的接触面间的永久变形量达到滚动体直径的0.0001时的静负载。额定静负载在静负载或冲击负载大时也必须考虑。
通常情况,回转中的滚珠丝杠的额定静负载的安全系数为1。

安全係数(fs)的值
载荷 fs
普通载荷 1 ~ 2
冲击载荷 2 ~ 3

硬度系数:

普通热处理的滚珠丝杠沟槽表面硬度为HRC58~62,对于低载荷低转速下的使用条件下有时也使用未经热处理的滚珠丝杠。沟槽硬度小于HRC58以下时,相应的基本额定动载荷与额定静载荷也会相对降低,公海赌赌船jcjc710把这个修正系数称做硬度系数。也就是说当沟槽硬度在HRC58以下时的基本额定动载荷、额定静载荷要乘以硬度系数ffH

Ca' = fHCa

C0a' = fH' ・ C0a

但是, CaC0a 是沟槽硬度为HRC58~62时的基本额定动载荷、额定静载荷

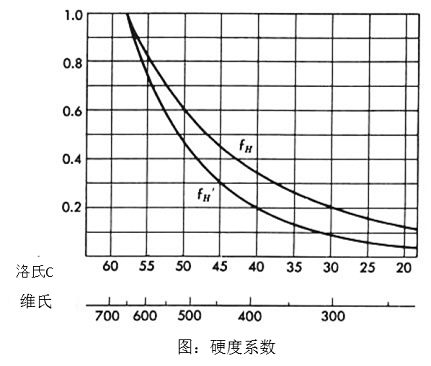

图 硬度系数
